Transformator-Auffangwannen sind wichtige technische Komponenten in Umspannwerken, Energieversorgungsanlagen und Freiluftschaltanlagen. Sie dienen dazu, Transformatorenöl oder andere Isolierflüssigkeiten im Falle einer Leckage kontrolliert zurückzuhalten. Für Netzbetreiber, Stadtwerke, Industrieunternehmen und andere Betreiber elektrischer Anlagen ist eine sorgfältige Planung daher ein wichtiger Bestandteil des technischen Anlagenkonzepts.
Bei einer Transformator Auffangwanne Ausschreibung müssen die technischen Anforderungen möglichst eindeutig beschrieben werden. Nur wenn Transformator, Ölvolumen, Fundament, Standort und gewünschte Rückhaltefunktion ausreichend berücksichtigt werden, können passende Angebote miteinander verglichen werden.
Eine strukturierte Ausschreibung bietet dabei mehrere Vorteile. Sie schafft eine klare technische Grundlage, erleichtert die Kommunikation zwischen Auftraggeber und Anbieter und kann dazu beitragen, spätere Anpassungen während der Umsetzung zu reduzieren.
Vorteil 1: Klare technische Anforderungen
Eine detaillierte Ausschreibung schafft zunächst eine eindeutige Grundlage für das Projekt.
Dabei können Transformatorgröße, Abmessungen, Ölvolumen, Fundament und Standortbedingungen beschrieben werden.
Je genauer die Ausgangsdaten definiert sind, desto besser können Anbieter ihre Lösungen auf die tatsächliche Anlage abstimmen.
Vorteil 2: Bessere Vergleichbarkeit der Angebote
Wenn mehrere Anbieter eine Transformator-Auffangwanne anbieten, müssen die jeweiligen Leistungen miteinander vergleichbar sein.
Eine strukturierte Ausschreibung definiert deshalb möglichst klar, welche technischen Eigenschaften und Leistungen erwartet werden.
Dazu können Material, Rückhaltevolumen, Entwässerung, Korrosionsschutz und Montage gehören.
Vorteil 3: Individuelle Planung für den jeweiligen Transformator
Nicht jede Auffangwanne kann für jeden Transformator verwendet werden.
Leistung, Abmessungen und Ölvolumen unterscheiden sich je nach Transformator erheblich.
Eine Ausschreibung kann diese individuellen Anforderungen berücksichtigen und dadurch eine projektspezifische Lösung ermöglichen.
Vorteil 4: Berücksichtigung des Ölvolumens
Das vorhandene Transformatorenöl ist eine zentrale Planungsgröße.
In der Ausschreibung sollte deshalb möglichst genau angegeben werden, welche Flüssigkeitsmenge der Transformator enthält.
Dies ermöglicht es dem Anbieter, die erforderliche Rückhaltekapazität entsprechend zu berücksichtigen.
Vorteil 5: Berücksichtigung des Fundamentes
Die vorhandene Fundamentkonstruktion beeinflusst die Form und Abmessungen der Auffangwanne.
Bei Bestandsanlagen können außerdem Aussparungen, Höhenunterschiede und Durchführungen vorhanden sein.
Eine Ausschreibung kann diese baulichen Bedingungen frühzeitig dokumentieren.
Vorteil 6: Geeignet für Neubau und Bestandsanlagen
Eine Ausschreibung kann sowohl für neue Umspannwerke als auch für Nachrüstungen bestehender Anlagen verwendet werden.
Bei einem Neubau können Transformator, Fundament und Auffangsystem von Beginn an gemeinsam geplant werden.
Bei einem Retrofit müssen dagegen vorhandene technische und bauliche Bedingungen berücksichtigt werden. Bei der Projektplanung können die Anforderungen an eine Transformator Auffangwanne Ausschreibung anhand technischer Daten und projektspezifischer Rahmenbedingungen definiert werden.
Vorteil 7: Präzise Anforderungen an das Rückhaltevolumen
Das Rückhaltevolumen sollte anhand der tatsächlichen Projektbedingungen festgelegt werden.
Neben dem Ölvolumen können bei Freiluftanlagen auch Niederschlagswasser und weitere Faktoren relevant sein.
Eine klare Ausschreibung stellt sicher, dass Anbieter diese Anforderungen bei ihrer Planung berücksichtigen.
Vorteil 8: Kontrollierte Entwässerung berücksichtigen
Eine Transformator-Auffangwanne im Außenbereich kann durch Regenwasser belastet werden.
Deshalb sollte die Ausschreibung auch die Anforderungen an die Entwässerung beschreiben.
Dabei kann festgelegt werden, wie Wasser gesammelt, kontrolliert abgeführt oder gegebenenfalls behandelt werden soll.
Vorteil 9: Ölabscheidung projektbezogen planen
Je nach Anlagenkonzept kann eine Ölabscheidung erforderlich oder sinnvoll sein.
Die Ausschreibung kann entsprechende technische Anforderungen definieren.
Dadurch wissen Anbieter bereits bei der Angebotsabgabe, ob eine Ölabscheidung oder eine andere Form der kontrollierten Flüssigkeitsbehandlung vorgesehen werden soll.
Vorteil 10: Korrosionsschutz eindeutig beschreiben
Bei Freiluftanlagen ist der Korrosionsschutz ein wichtiger Bestandteil der technischen Planung.
Die Ausschreibung kann Anforderungen an Material, Oberflächenbehandlung und Korrosionsschutz enthalten.
Welche konkrete Ausführung geeignet ist, sollte auf die jeweiligen Standortbedingungen abgestimmt werden.
Vorteil 11: Materialauswahl nachvollziehbar machen
Stahl kann beispielsweise für robuste Auffangsysteme verwendet werden.
Die Ausschreibung kann definieren, welche Materialeigenschaften erforderlich sind.
Dadurch wird die technische Vergleichbarkeit der angebotenen Lösungen verbessert.
Vorteil 12: Anforderungen an die Montage festlegen
Neben der eigentlichen Auffangwanne sollte auch die Montage Bestandteil der Ausschreibung sein.
Dazu können Anlieferung, Einbau, Anpassung an das Fundament und Integration in die vorhandene Infrastruktur gehören.
Eine klare Beschreibung reduziert Unklarheiten bei der späteren Umsetzung.
Vorteil 13: Wartung und Zugänglichkeit berücksichtigen
Eine Auffangwanne muss langfristig kontrolliert und gewartet werden können.
Deshalb können in der Ausschreibung Anforderungen an Zugänge, Inspektionsmöglichkeiten und Reinigungsbereiche festgelegt werden.
Dies unterstützt eine langfristig praktikable Lösung.
Vorteil 14: Bestandsbedingungen dokumentieren
Bei einem Retrofit sollte die vorhandene Situation möglichst genau dokumentiert werden.
Fotos, Zeichnungen, Fundamentpläne und technische Daten können Bestandteil der Ausschreibungsunterlagen sein.
Dadurch erhalten Anbieter eine bessere Grundlage für ihre technische Planung.
Vorteil 15: Technische Risiken frühzeitig erkennen
Eine detaillierte Ausschreibung kann dabei helfen, technische Besonderheiten bereits vor der Vergabe zu identifizieren.
Dazu gehören beispielsweise begrenzte Platzverhältnisse, ungewöhnliche Fundamentgeometrien oder bestehende Entwässerungswege.
Diese Punkte können frühzeitig mit potenziellen Lösungen abgeglichen werden.
Vorteil 16: Rechtliche Anforderungen berücksichtigen
Bei Transformatoren mit wassergefährdenden Flüssigkeiten können verschiedene rechtliche Anforderungen relevant sein.
In Deutschland können unter anderem das Wasserhaushaltsgesetz und die AwSV eine Rolle spielen.
Die konkreten Anforderungen sollten für das jeweilige Projekt geprüft und entsprechend in den Ausschreibungsunterlagen berücksichtigt werden.
Vorteil 17: Anforderungen an den Gewässerschutz definieren
Eine Ausschreibung kann auch den gewünschten Beitrag zum Umwelt- und Gewässerschutz beschreiben.
Dabei kann festgelegt werden, dass austretende Transformatorenflüssigkeit kontrolliert zurückgehalten werden soll.
Die technische Umsetzung muss anschließend auf die konkrete Anlage abgestimmt werden.
Vorteil 18: Freiluftbetrieb berücksichtigen

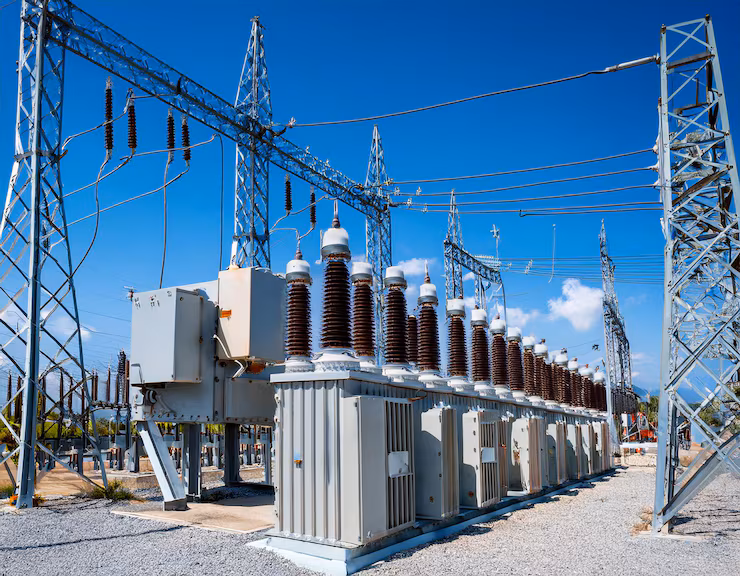

Viele größere Transformatoren befinden sich im Außenbereich.
Bei der Ausschreibung müssen daher Witterung, Niederschlagswasser, Feuchtigkeit und Temperaturveränderungen berücksichtigt werden.
Dies betrifft insbesondere Material, Korrosionsschutz und Entwässerung.
Vorteil 19: Unterschiedliche Transformatorgrößen berücksichtigen
Eine Ausschreibung kann auf einen bestimmten Transformator zugeschnitten werden.
Alternativ können technische Anforderungen so beschrieben werden, dass unterschiedliche Leistungsklassen berücksichtigt werden.
Dies kann beispielsweise bei Rahmenverträgen oder mehreren Anlagenstandorten relevant sein.
Vorteil 20: Angebote technisch besser bewerten
Je genauer die Anforderungen beschrieben sind, desto leichter lassen sich eingehende Angebote technisch prüfen.
Neben dem Preis können beispielsweise Konstruktion, Material, Rückhaltevolumen, Entwässerung und Montageleistung betrachtet werden.
Damit entsteht eine bessere Grundlage für die technische Bewertung der Angebote.
Vorteil 21: Schnittstellen eindeutig definieren
Bei einem komplexen Umspannwerk bestehen häufig Schnittstellen zwischen verschiedenen Gewerken.
Dazu können Fundamentbau, Transformatorinstallation, Entwässerung, Tiefbau und elektrische Infrastruktur gehören.
Eine Ausschreibung kann festlegen, welche Leistungen vom Anbieter der Auffangwanne übernommen werden und wo andere Gewerke beginnen.
Vorteil 22: Nachträge besser vermeiden
Unklare Leistungsbeschreibungen können während der Umsetzung zu zusätzlichen Abstimmungen führen.
Wenn technische Anforderungen bereits in der Ausschreibung detailliert beschrieben werden, lassen sich viele offene Punkte frühzeitig klären.
Das kann die Planungssicherheit während der Projektumsetzung verbessern.
Vorteil 23: Retrofit-Projekte besser vorbereiten
Bei Bestandsanlagen ist eine gute Vorbereitung besonders wichtig.
Die Ausschreibung kann vorhandene Transformatorabmessungen, Fundamentdaten und Entwässerungsbedingungen enthalten.
Dadurch können Anbieter ihre Lösung bereits vor der Vergabe auf die tatsächliche Situation abstimmen.
Vorteil 24: Anforderungen an Dokumentation definieren
Auch die technische Dokumentation sollte in einer Ausschreibung berücksichtigt werden.
Dazu können Montageunterlagen, technische Zeichnungen, Materialangaben und Wartungshinweise gehören.
Eine vollständige Dokumentation erleichtert die spätere Anlagenbetreuung.
Vorteil 25: Langfristige Betriebskosten berücksichtigen
Bei einer Auffangwanne sollte nicht ausschließlich der Anschaffungspreis betrachtet werden.
Materialqualität, Korrosionsschutz, Wartungsaufwand und Zugänglichkeit können langfristig ebenfalls relevant sein.
Eine Ausschreibung kann deshalb auch Anforderungen an Wartung und langfristige Nutzung enthalten.
Wichtige Inhalte einer Ausschreibung
Eine Ausschreibung für eine Transformator Auffangwanne sollte möglichst alle relevanten technischen Informationen enthalten.
Dazu gehören insbesondere die technischen Daten des Transformators, das Ölvolumen, die Fundamentabmessungen, die gewünschte Rückhaltekapazität und die örtlichen Bedingungen.
Zusätzlich sollten Angaben zur Entwässerung, zu möglichen Ölabscheidern, zum Korrosionsschutz und zur Montage gemacht werden.
Technische Daten des Transformators
Zu den wichtigen Angaben gehören unter anderem Transformatorleistung, Abmessungen, Gewicht und Art der verwendeten Isolierflüssigkeit.
Bei größeren Transformatoren können außerdem zusätzliche Informationen zur Aufstellungsart und zur vorhandenen technischen Infrastruktur erforderlich sein.
Je vollständiger diese Angaben sind, desto genauer kann der Anbieter seine Lösung auslegen.
Anforderungen an die Konstruktion
Die Konstruktion der Auffangwanne sollte auf den jeweiligen Transformator abgestimmt werden.
Dabei müssen Fundament, Auffangfläche und vorhandene technische Einbauten berücksichtigt werden.
Bei Bestandsanlagen kann eine individuelle Konstruktion erforderlich sein.
Anforderungen an Entwässerung und Ölabscheidung
Die Entwässerung sollte bereits in der Ausschreibungsphase berücksichtigt werden.
Bei Freiluftanlagen ist insbesondere die Behandlung von Niederschlagswasser relevant.
Je nach Projekt kann zusätzlich eine Ölabscheidung vorgesehen werden. Die konkrete Ausführung sollte anhand der jeweiligen technischen und rechtlichen Anforderungen festgelegt werden.
Anforderungen an Material und Korrosionsschutz
Material und Korrosionsschutz müssen zu den Standortbedingungen passen.
Bei einer Außenaufstellung sind Feuchtigkeit, Niederschlag und Temperaturschwankungen zu berücksichtigen.
Die Ausschreibung kann entsprechende Anforderungen definieren und damit eine einheitliche Grundlage für die angebotenen Lösungen schaffen.
Anforderungen an Montage und Inbetriebnahme
Neben der Fertigung sollte auch die Montage eindeutig beschrieben werden.
Dazu können Transport, Einbringung, Anpassung an bestehende Bauteile und Anschluss an vorhandene Entwässerung gehören.
Je nach Projekt kann auch die Koordination mit anderen Gewerken erforderlich sein.
Transformator Auffangwanne für Neubauprojekte
Bei einem Neubau kann das Rückhaltesystem frühzeitig in die Gesamtplanung integriert werden.
Dadurch können Transformatorfundament, Auffangwanne und Entwässerung gemeinsam geplant werden.
Eine Ausschreibung kann diese Schnittstellen eindeutig beschreiben und dadurch die technische Abstimmung verbessern.
Transformator Auffangwanne für Bestandsanlagen
Bei Bestandsanlagen müssen vorhandene Bedingungen besonders genau berücksichtigt werden.
Dazu gehören Fundament, Kabelwege, technische Einbauten und vorhandene Entwässerung.
Eine gute Ausschreibung stellt die relevanten Bestandsdaten zur Verfügung und schafft damit eine Grundlage für eine passende Retrofit-Lösung.
AAAgiler als Partner für Transformator-Auffangsysteme
AAAgiler bietet spezialisierte Lösungen für Transformator-Auffangwannen, Öl-Rückhaltesysteme und technische Rückhalteeinrichtungen in Umspannwerken und Energieversorgungsanlagen.
Die Systeme können individuell auf Transformatorgröße, Ölvolumen, Fundamentabmessungen und Standortbedingungen abgestimmt werden.
Je nach Projekt können modulare Auffangwannen, Stahl-Auffangsysteme, Ölabscheidung und kontrollierte Entwässerung eingesetzt werden.
Auch Nachrüstungen und Modernisierungen bestehender Umspannwerke können in die Planung einbezogen werden.
Fazit
Eine gut vorbereitete Transformator Auffangwanne Ausschreibung schafft eine wichtige Grundlage für die technische Planung und Vergabe eines Rückhaltesystems. Je genauer Transformator, Ölvolumen, Fundament, Standort und Entwässerung beschrieben werden, desto besser können Anbieter ihre Lösungen auf die tatsächlichen Anforderungen abstimmen.
Zu den wichtigen Bestandteilen gehören außerdem Material, Korrosionsschutz, Rückhaltevolumen, Ölabscheidung, Montage, Wartung und Dokumentation.
Bei Neubauprojekten kann das Rückhaltesystem frühzeitig in die Gesamtplanung integriert werden. Bei Bestandsanlagen ermöglicht eine detaillierte Ausschreibung die Berücksichtigung vorhandener Gegebenheiten und kann die Grundlage für eine individuell geplante Retrofit-Lösung bilden.
Eine strukturierte Ausschreibung unterstützt damit eine nachvollziehbare technische Planung und schafft eine bessere Basis für die Auswahl und Umsetzung eines passenden Transformator-Rückhaltesystems.
